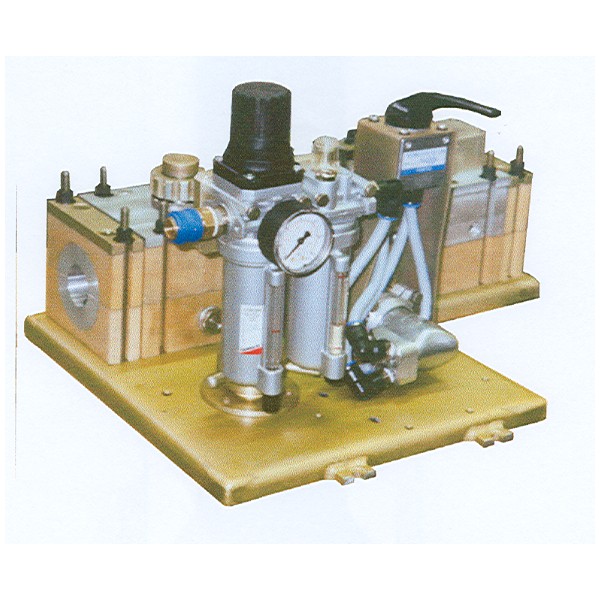

Технические данные:

• Диаметр кабеля: 2,5 – 16,3 мм
• Диаметр трубки: 7,3 – 53 мм
• Скорость кабеля: макс. 155 м/мин
• Толкающая сила: 550 Н
• Давление воздуха: макс. 17 бар
• Питание: пневматическое
• Размер: 285x225x315 мм, вес 10 кг
• Размер транспортного бокса: 575x385x255 мм, вес 20 кг
• Станок оснащен приводным ремнем для кабеля диаметром от 2,5 до16,3 мм.

Дополнительное оборудование

• Устройство управления задувкой кабеля

Записывает полный процесс задувки. Все необходимые данные (параметры кабеля и воздуховода) вводятся на планшете, который входит в комплект. Планшет является съёмным и находится в крышке транспортировочного бокса. Последние данные сохраняются автоматически. Данные не нужно вводить повторно при следующем процессе задувки. Параметры кабеля и воздуховода устанавливаются и сохраняются в таблицах предварительно. Их можно расширить без использования программного обеспечения. Дополнительно на графиках показаны давление, скорость и толкающая сила. Наброски данных происходят по счётчику. Журнал создаётся после завершения процесса задувки.

• Зажимы для воздуховодов

Диаметр трубы 8/10,5/10,5/13/15/17/17/19/21/26/33/33/41/41/51/51 мм

Максимальный диаметр кабеля 4/5/9/11/11/11/17/11/11/11/11/17/11/17/11/17 мм

Диаметр наружнего уплотнения 8/8/17/17/17/17/23/17/17/17/17/23/17/23/17/23 мм

• Кабельные уплотнения

Диаметр внутреннего уплотнения 2,4/3/4/4,2/4,4/5,2/6,2/6,2/7,2/7,2/8,2/8,2/9,2/9,2/10,2/10,2/11,2/12,2/13,2/14,2/15,2/16,2 мм

Диаметр наружного уплотнения 7,2/7,2/7,2/16,2/7,2/16,2/16,2/22,2/16,2/22,2/16,2/22,2/16,2/22,2/16,2/22,2/22,2/22,2/22,2/22,2/22,2/22,2 мм

• Кабельные уплотнения (разделённые)

Диам. внутреннего уплотнения 2,3/2,8/ 3,1/3,3/4,3/5,3/6,3/7,3/8,3/9,3/10,3 мм

Диам. наружнего уплотнения 16,3 мм(везде)

• Направляющий зажим

Диам. кабеля до 3,3 мм/от 3,3 до 6,8 мм/от6,8 до 9,8 мм

• Приводные ремни

Диам. кабеля от 2,5 до 16,3/ от 4,3 до 16,3 мм

• Пули для кабельных направляющих тросов

Для Ø кабеля 2,2/2,7/3,2/4,2/5,2/6,2 мм

• Чистящая губка (25 шт.)

Диам. внеш. трубы до 7,2 мм/от 7,2 до 10,3 мм/от 10,3 до 16,2 мм

• Смазка «Jet Lube» для задувки оптико-волоконного кабеля
• Эстакада кабельного барабана для оптико-волоконного кабеля с механической тормозной системой и барабанной осью диаметром 40 мм

Грузоподъемность 500 /700 кг
Диаметр оси барабана 45/45 мм
Мак. диаметр барабана 1010/1410 мм
Мак. ширина барабана 610/ 1010 мм
Макс. центральное отверстие 105/105 мм

• Компрессор для задувки кабелей

Бензиновый двигатель, объем воздуха: 1,2 м3/мин,, рабочее давление: до 16 бар, кондиционер сжатого воздуха А, состоящий из: послеохладителя и циклонного сепаратора, вес: 205 кг

• Пневматический плоский шланг

Длина: 11,5 м
